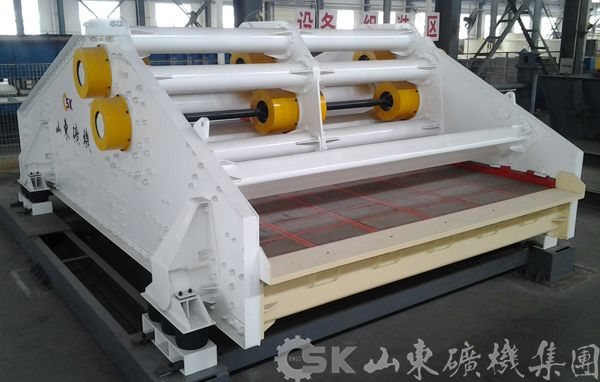

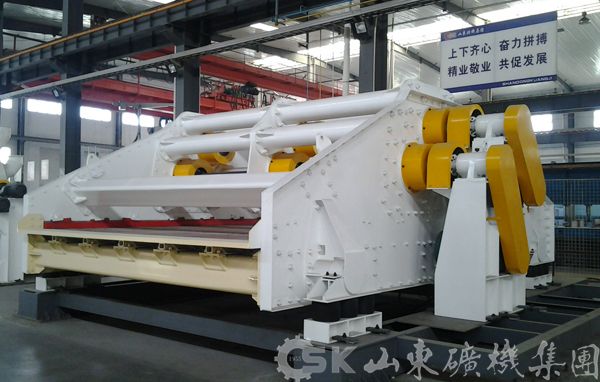

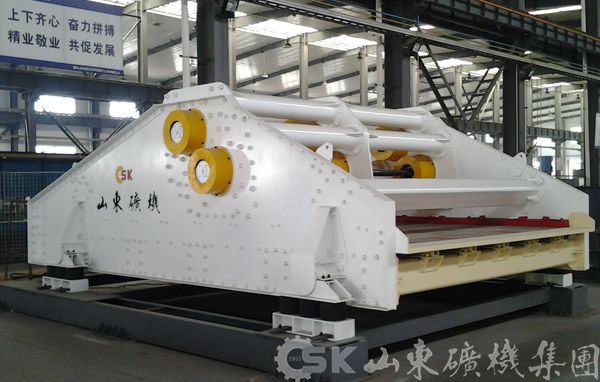

CWS系列超靜定網梁激振篩

CWS系列超靜定網梁激振篩
  • CWS系列超靜定網梁激振篩
  • CWS系列超靜定網梁激振篩
  • CWS系列超靜定網梁激振篩
  • CWS系列超靜定網梁激振篩

詳細信息

簡介
CWS系列振動篩采用全篩型超靜定結構組合,超靜定網梁激振結構(塊結構凹型超靜定組合承重梁結構,Y型超靜定組合加強梁結構)。該系列振動篩通過多組激振器的組合,把大型振動篩的大激振器化大為小。網梁包容體構成了大截面幾何體的激振元,大大提高了篩體的穩定性和整體剛度,是替代進口振動篩的理想産品。适用于選煤廠的分級、脫水、脫介、脫泥等各種作業。



技(jì )術特點
1、采用超靜定網梁結構,利用超靜定闆與網梁系構成一個很大的封閉的大剛度包容體,大大提高振動篩的平穩性、可靠性。
2、運用超靜定網梁結構,大激振元的功能被串聯小激振元代替,構成網梁式激振體,不需要工字鋼或矩形鋼作為主梁激振器的支撐,激振器的支撐體積減小,振動篩參振重量減輕、回轉體運動精度提高。
3、篩體承重梁采用塊結構凹型超靜定組合承重梁結構構成了一個平台,超靜定梁系。該結構梁系除自身剛度很大外,也是篩體結構剛度得到了很大的增強。
4、加強梁采用Y型超靜定組合梁,每組Y型超靜定加強梁通過若幹高強度鉸制螺栓與篩箱連接成一體,構成一個封閉的大剛度包容體結構篩體。整個篩體結構組件的可靠性高,整體剛性大,整機綜合機械性強。
5、主要焊接結構件均采用去應力處理,全部構件表面進行噴丸處理。
6、所有關鍵部件均采用軟件進行分析處理。
7、由于采用了超靜定網梁結構,篩框整體壽命長。
8、軸承與軸承座和軸采用特殊配合,軸承壽命成倍提高,噪音低。
9、采用自同步技(jì )術,激振器為塊偏心單元結構,增減配重塊可以改變激振力的大小。

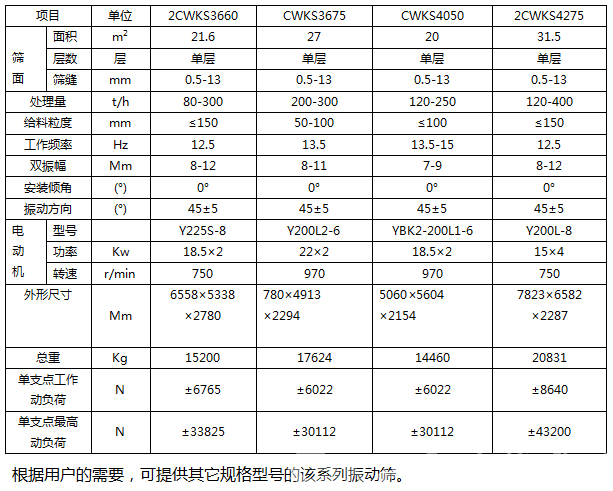

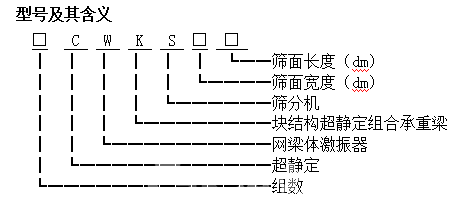

型号及參數
